NEC PC-IT/U03 のスイッチ

NECのISDN用ターミナルアダプタ Atermシリーズ
そのS点ユニット・NEC PC-IT/U03の表面にSW1とSW2の2つのスイッチがあって、どっちかがDSUのON/OFFで、どっちかが終端（ターミネーター）スイッチなのだが、取扱説明書がないし、メーカーもPDFを提供してない。困った。

結論からいうと

• SW1が終端スイッチ (ONで終端)
• SW2がDSUスイッチ （ONでTAの内蔵DSU有効/OFFで切り離し）

ということがわかったのでメモとして残しておく。（メーカーにも確認済み）
これまちがえると、レイヤ1・2がダウンすることがあるからね。

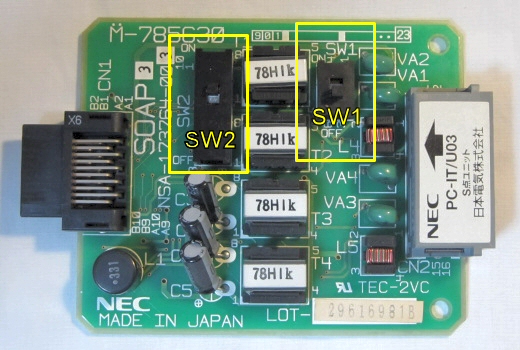

NEC PC-IT/U03 (ロットによって基板上の部品は異なる・特にトランス)

設定例としては単体または親側が SW1/OFF・SW2/ON、増設側がSW1/ON・SW2/OFFというケースが多いと思う。まぁ終端スイッチは、これが左右するほどシビアな環境は少ないと思うけど、SW2（DSU）をまちがうと、通信ができない。

2016/04/07 山崎はるか
